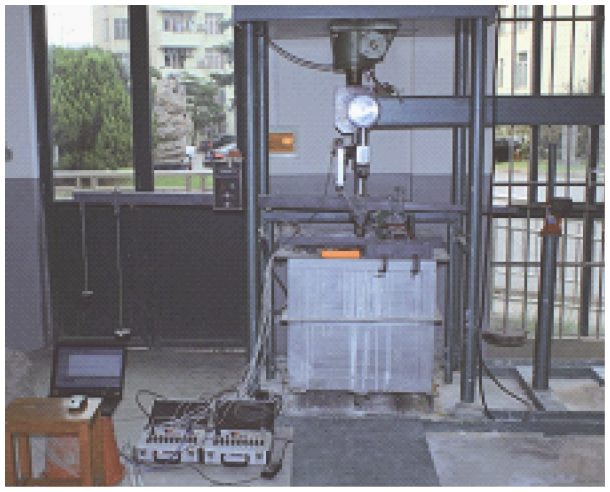

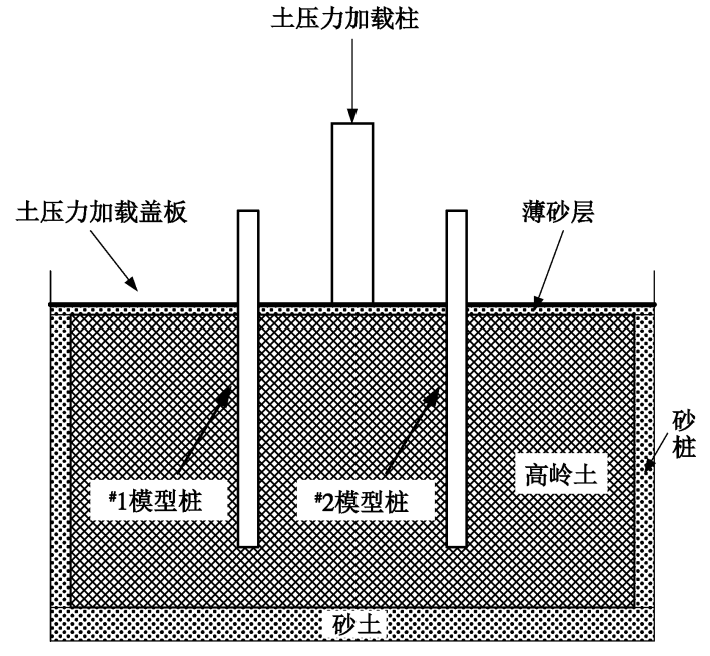

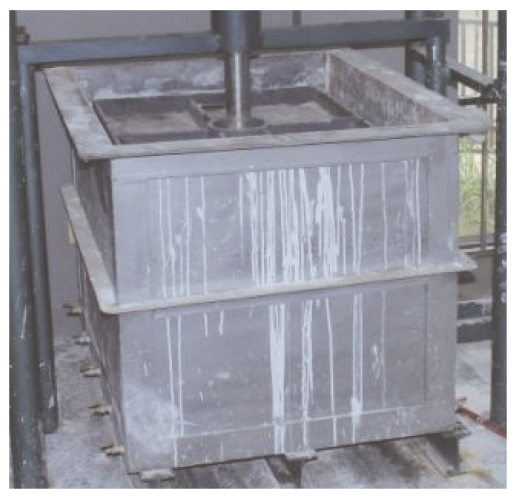

针对开挖条件下单桩竖向承载特性设计开发了一套可以有效控制超固结比的模型桩竖向加荷系统，可开展地面试桩和开挖后试桩两种情况的室内模型试验研究。试验在 1.2m×1.0 m×1.0 m 的钢制模型箱内完 成，如图所示。固结加荷装置通过土压力加载盖板对模型箱内土体进行加压，在加载板的加载柱两侧各设置一个预留孔，在对土体进行固 结时通过小盖板将预留孔封上。采用铝合金空心管制作单桩模型，弹性模量 69 GPa，长 50 cm，直径 3 cm，壁厚 3 mm。为了方便应 变片导线引出，桩顶 3 cm 以下对称设置两个 10 mm 的圆形孔洞。
